增碳剂是炼钢时用的一种添加剂。它是生产优质钢材必不可少的原料。另外，也是生产电极糊的原料。采用石墨粉剂经压制成型，生产铸件时可大幅度增加废钢用量，减少生铁用量或不用生铁，在电炉熔炼中，将增碳剂放在中间，（炉中放一部分料后放增碳剂）加入量度是金属量的1-3%。增碳剂特点是碳在铁液中吸收效果好，不返渣，使用增碳剂可大幅度降低铸件生产成本。增碳剂属于外加炼钢、炼铁增碳原料。优质增碳剂是生产优质钢材必不可少的辅助添加剂。

1.碳剂分炼钢用增碳剂
2.铸铁用增碳剂
3.作为摩擦材料：如刹车片用添加剂
三、增碳剂种类

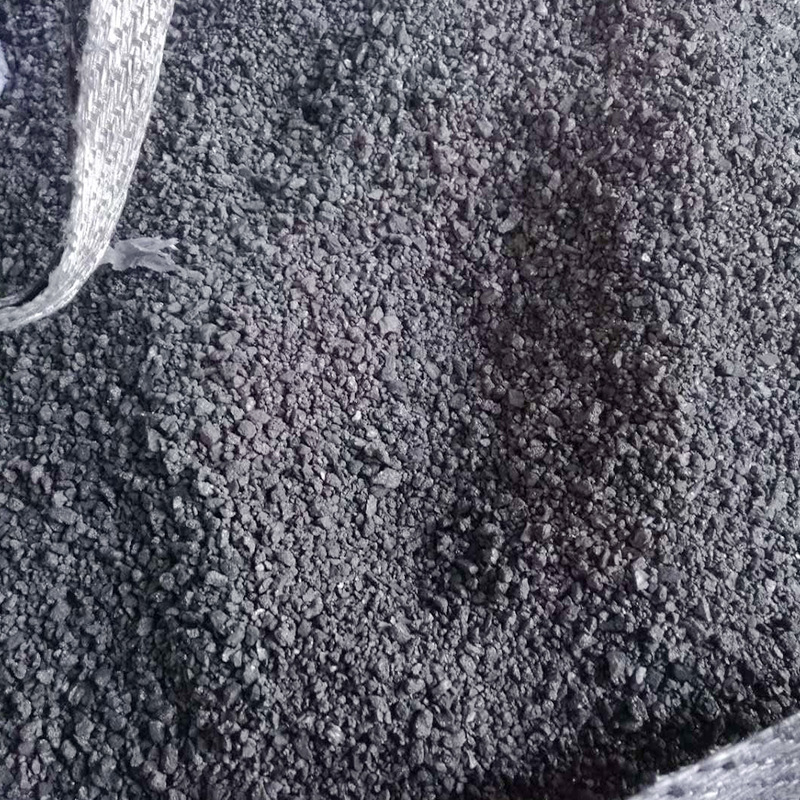

1.石墨化石油焦增碳剂：是以煅烧石油焦为原料，将煅烧石油焦置于石墨化炉中，经过高温石墨化，发生理化反应并除硫除灰分等杂质之后的产品。有时称人造石墨增碳剂，用在增碳剂时，常被称为超低硫/低氮增碳剂。

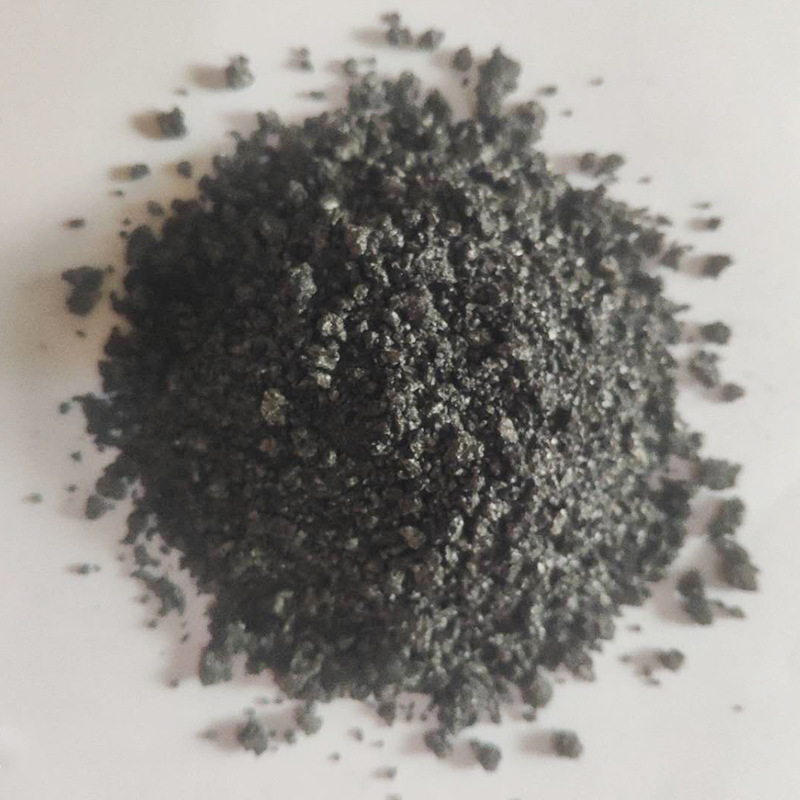

2.煅烧石油焦增碳剂：是以低硫石油焦为原料，将石油焦置于煅烧炉中，经过1300℃的高温煅烧，发生理化反应并除去石油焦中的水分和挥发分等杂质之后的产品。

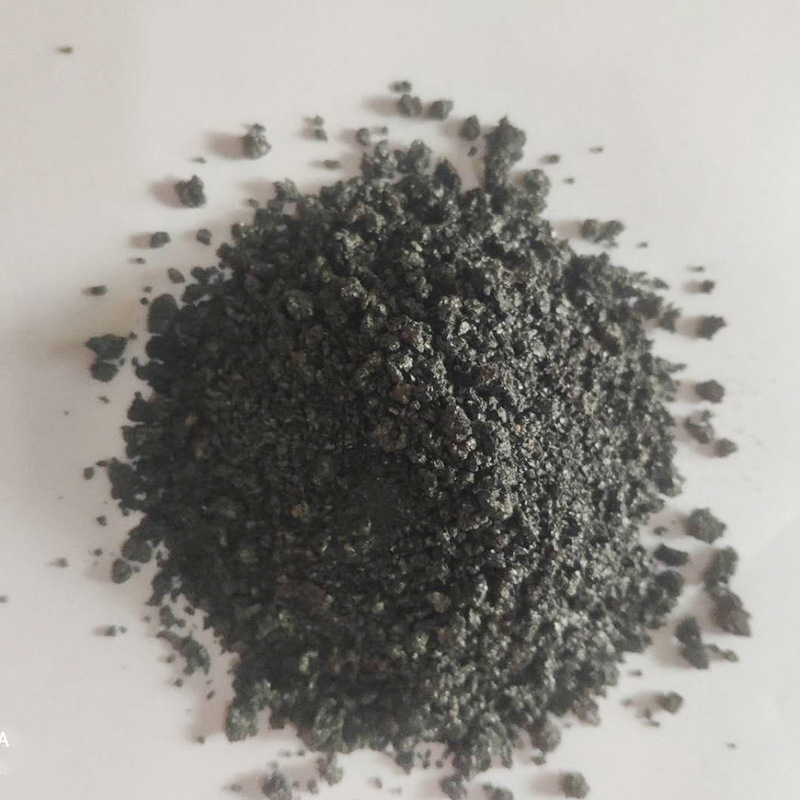

3.低氮增碳剂：应用特殊的生产工艺，经多道工序，使煅烧温度达到2400℃，使其中的硫含量(S)降低到0.05(500PPM)以下，氮含量(N)降低到0.02(200PPM)以下，并使碳粒孔隙的通透性提高，从而提高增碳剂在钢水中熔化的速度及吸收率，达到高效能增碳的效果。

联系电话：18537286789
