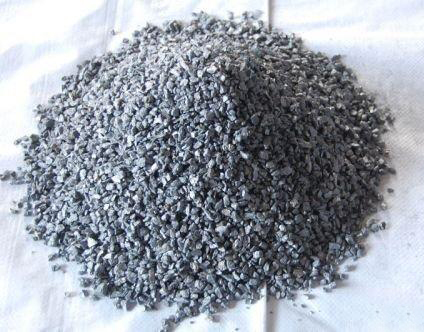

铸铁用球墨化孕育剂

(球墨铸铁用孕育剂)

☉添加量仅为Fe-Si系孕育剂的一半

☉对防止白口具有显著的效果，适合薄壁小件

☉机械强度大、有脱氧、脱硫的效果

☉和稀土类金属相配合，孕育时间长效果良好

☉凹陷部分少，提高铸件切削性

☉铁水出到20%时开始添加，出铁水一半时随后一半铁水连续地进行添加可以起到很大的效果。

☉出铁水前可根据试片白口的深度在炉内加入0.05%-0.10%

☉粒度3mm以下

☉包装25Kg塑料编织袋

普通铸铁用以及

球墨铸铁用孕育剂

☉防止白口效果显著，持续时间长，比重较大易于溶解，无论是一次性的投入还是随流添加，都可以得到较好的效果

☉渣的产生量少，气孔少

☉脱氧效果强，改善铁水的流动性

☉提高延伸率

☉如和Mg合金混合使用，对反应的稳定作用效果大

☉细小粒度的可以在铁水口采取瞬时孕育，粒度的可以在包内进行添加

☉标准添加量为0.2-0.5%，每增加1%的添加量，Si含量则会按0.5%程度残留在铁水中

☉粒度0.5-3mm 3-10mm

0.1-0.5mm(瞬时孕育用)

☉包装25Kg塑料编织袋

加硅脱氧孕育剂

☉有强脱氧作用，可以获得非金属夹杂物很少的铁水

☉渣的产生量少，可以延长炉壁的寿命

☉用于孕育使用

☉在升温后，出铁水前15-20分钟，直接可以把包装好的该品投入到炉内

☉该品中含有73%以上的Si

☉在作为孕育剂使用时，添加0.2-0.4%效果较大

☉粒度2mm以下

☉包装25Kg塑料编织袋

普通铸铁

球墨铸铁用硬度改良复合孕育剂

☉在普通铸铁或球墨铸铁上使用，多添加到0.1%，对于防止铁素体和增加硬度有显著的效果

☉添加本品不会产生白口

☉易于溶解，不会发生偏析现象

☉当铸铁的硬度不够、铁素体较多，按照原来的硬度稳定方法操作却不能稳定时，使用本品

☉粒度0-10mm

☉包装25Kg塑料编织袋

灰铁薄壁和厚薄不均急

冷铸件，尤其对要求不

能渗漏的铸件

☉防止白口效果显著，持续时间长

☉不增加共晶团数，防止缩松等铸造缺陷有显著效果，这是其他孕育剂所不具备的

☉极低的铝和钙含量，易于熔解，可以明显地减少由于渣以及缩孔原因造成的铸造缺陷

☉在铁水包中注入1/4或1/5铁水后添加较为有效

☉添加量为铁水的0.2-0.4%

☉添加本品每1%，铁水中Si上升0.7%

☉粒度0.1-0.5mm 0.25-1.0mm 0.8-4mm 2-7mm 3-10mm

☉包装25Kg塑料编织袋

普通铸铁 球墨铸铁

蠕墨铸铁

广泛使用的优质孕育剂

☉对白口的防止效果很大，并且持续时间长

☉可以得到含气量很少的铁水

☉比原来一般的孕育剂易于溶解，渣以及气孔的产生量少

☉在改善球墨形状上具有和Ca-Si相同程度的效果

☉在球铁上使用时，对于促进球墨的球化和铁素体化有显著的效果

☉用于随流(瞬间)孕育的细小粒度本品，加入了一定量的助溶剂，有利于瞬间溶化

☉添加方法可以采用和原来的Si系孕育剂一样的方法，在向铁水包冲入铁水时进行添加效果更好

☉细小粒度的可以在浇注时进行孕育，粒度的可以在包内进行添加，这样有很大的效果

☉添加量为铁水的0.2-0.4%

☉本品含Si72%以上

☉粒度0.1-0.3mm 0.1-0.5mm

0.25-1.0mm 0.8-4mm 2-7mm 3-10mm

☉包装25Kg塑料编织袋

普通铸铁、球墨铸铁用型内孕育块

☉放置在型内

☉普通铸铁使用可以防止白口，改良组织，防止壁厚敏感度

☉在球墨铸铁上使用可以防止白口，增多石墨球数量以及对铸态铁素体化有很大效果

☉开箱快的时候，对铁素体化也有很大效果

☉在直浇到设置反应室

☉规格60±5g、80±5g、

100±5g等

☉在进行大铸件处理时需要使用浇口杯

普通型

强力型

超强型

强韧铸铁和改善球墨形状、强抗拉强度使用特殊孕育剂

薄壁球墨铸铁用白口防止剂

☉可以稳定的进行处理(即使是在较低的温度下，也可以稳定地进行处理)

☉和一般的Ca-Si以及其他的Ca系孕育剂相比较易于溶解并且渣的产生量少

☉由于强力的活性金属作用，脱氧效果很大，能改善铁水的流动性

☉对于薄壁球墨铸铁白口的防止具有显著的效果

☉和Cu、Cr这样的合金元素共存和低合金铸铁，有增强抗拉强度的效果。在Cu、Cr投入量比较多的地方，可以减少碳化物并且可以大幅度地改善碳化物的方向性

☉对机械加工性能和组织的致密有效

☉(普通型)含Ca:9-11%;ZFSTR-(强力型)含Ca:24-27%

(超强型)含Ca:30-35%

☉向铁水连续添加较为有效

☉如连续添加有困难，也可以等铁水包的注入20-30%铁水后随铁水加入

☉处理球墨铸铁时，在球化处理完毕转包时添加，如不转包则在铁水表面添加并进行搅拌

☉如果是大量铁水，可以分为几次随铁水加入

☉粒度4mm以下

☉包装25Kg塑料编织袋
